Introduction : Le dessin 2D devient paramétrique
Historiquement, la CAO 2D se résumait à tracer des lignes figées. Si vous deviez agrandir une pièce mécanique, vous deviez redessiner chaque trou et chaque rayon manuellement. Aujourd’hui, la donne a changé. L’intégration des contraintes géométriques DraftSight transforme vos simples croquis en modèles intelligents. Cette approche paramétrique, autrefois réservée à la 3D, vous fait gagner un temps précieux lors des modifications de dernière minute.
1. Fixez vos règles avec les contraintes géométriques
Une contrainte géométrique force deux entités à respecter une règle mathématique précise. Vous pouvez, par exemple, exiger que deux lignes restent toujours parallèles, ou qu’un cercle reste parfaitement tangent à un arc. Le logiciel verrouille ces relations. Si vous déplacez l’une des lignes, l’autre s’ajustera automatiquement pour conserver son parallélisme. C’est l’outil idéal pour sécuriser l’intention de conception d’un mécanisme ou d’une charpente.

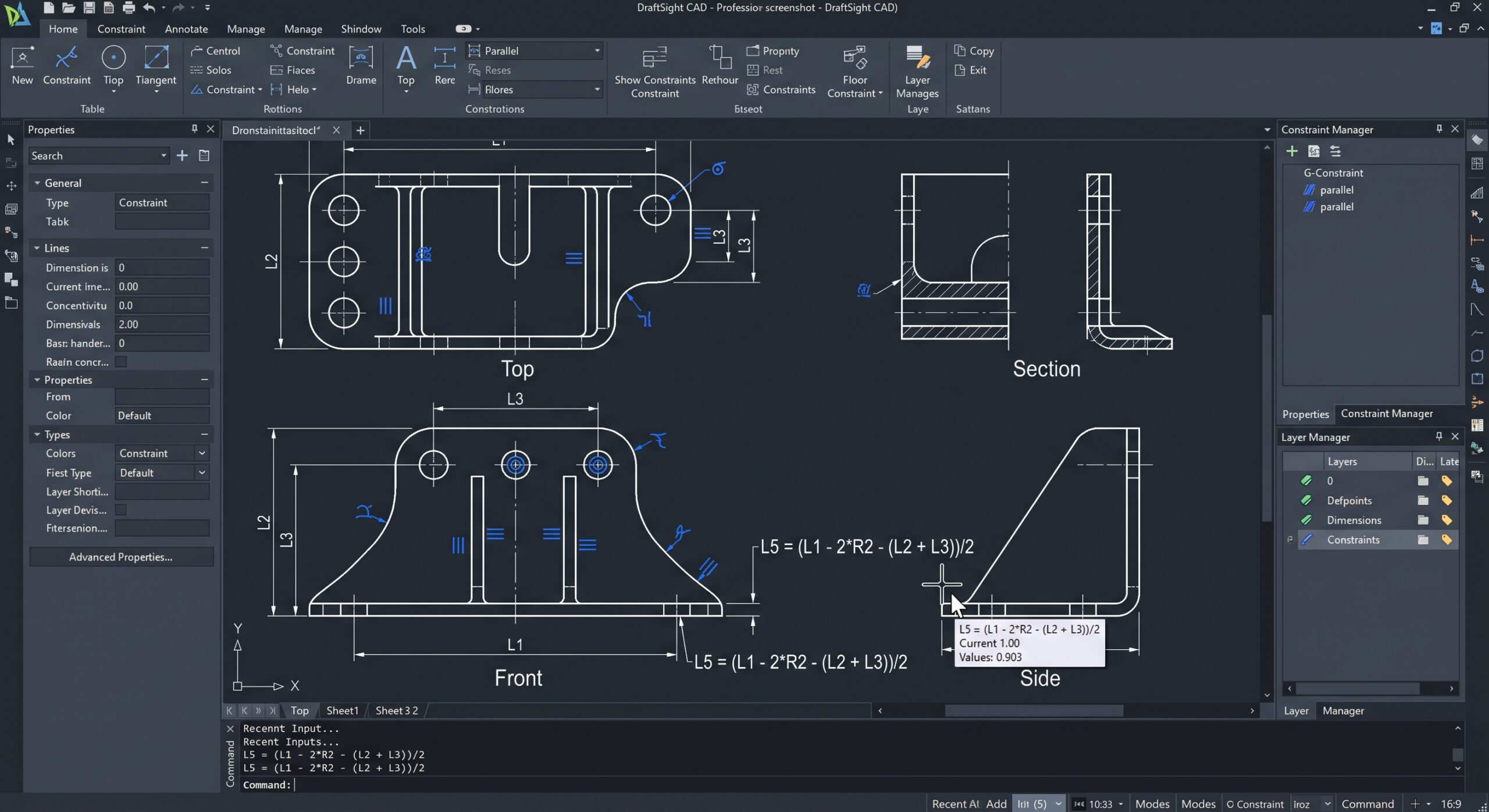

2. Contrôlez vos tailles avec les contraintes dimensionnelles
Au-delà de la géométrie, vous pouvez piloter votre dessin avec des dimensions variables. Au lieu de poser une simple cote de lecture, vous appliquez une cote dimensionnelle. Vous changez la valeur de 50 à 80 mm, et la ligne s’allonge immédiatement à l’écran. Mieux encore, vous pouvez utiliser des formules mathématiques (ex: Largeur = Longueur / 2). La modification d’un seul paramètre mettra à jour l’intégralité de votre plan DWG.
3. Les avantages pour les bibliothèques de blocs
L’utilisation de cette technologie prend tout son sens lors de la création de composants standards. En appliquant des contraintes géométriques DraftSight à vos blocs dynamiques, vous créez des pièces de bibliothèque flexibles. Un seul bloc de fenêtre intelligente peut s’adapter à toutes les épaisseurs de murs et toutes les largeurs d’ouverture de votre projet architectural.
Conclusion : Sécurisez vos modifications
Le dessin paramétrique demande une légère phase d’apprentissage, mais le retour sur investissement est immédiat. Vous éliminez les erreurs d’inattention lors des mises à jour de plans et vous concevez avec une flexibilité totale.
