La lisibilité au service de la fabrication

Un plan de coupe mécanique ou une façade architecturale nécessite un habillage visuel pour être compréhensible. Le dessinateur doit différencier l’acier de l’aluminium, ou la brique de l’isolant. L’outil de hachures DraftSight remplit ce rôle fondamental. Bien maîtrisé, il enrichit vos plans. Mal configuré, il ralentit votre ordinateur et rend l’impression finale totalement illisible.

1. Détectez les contours fermés avec précision

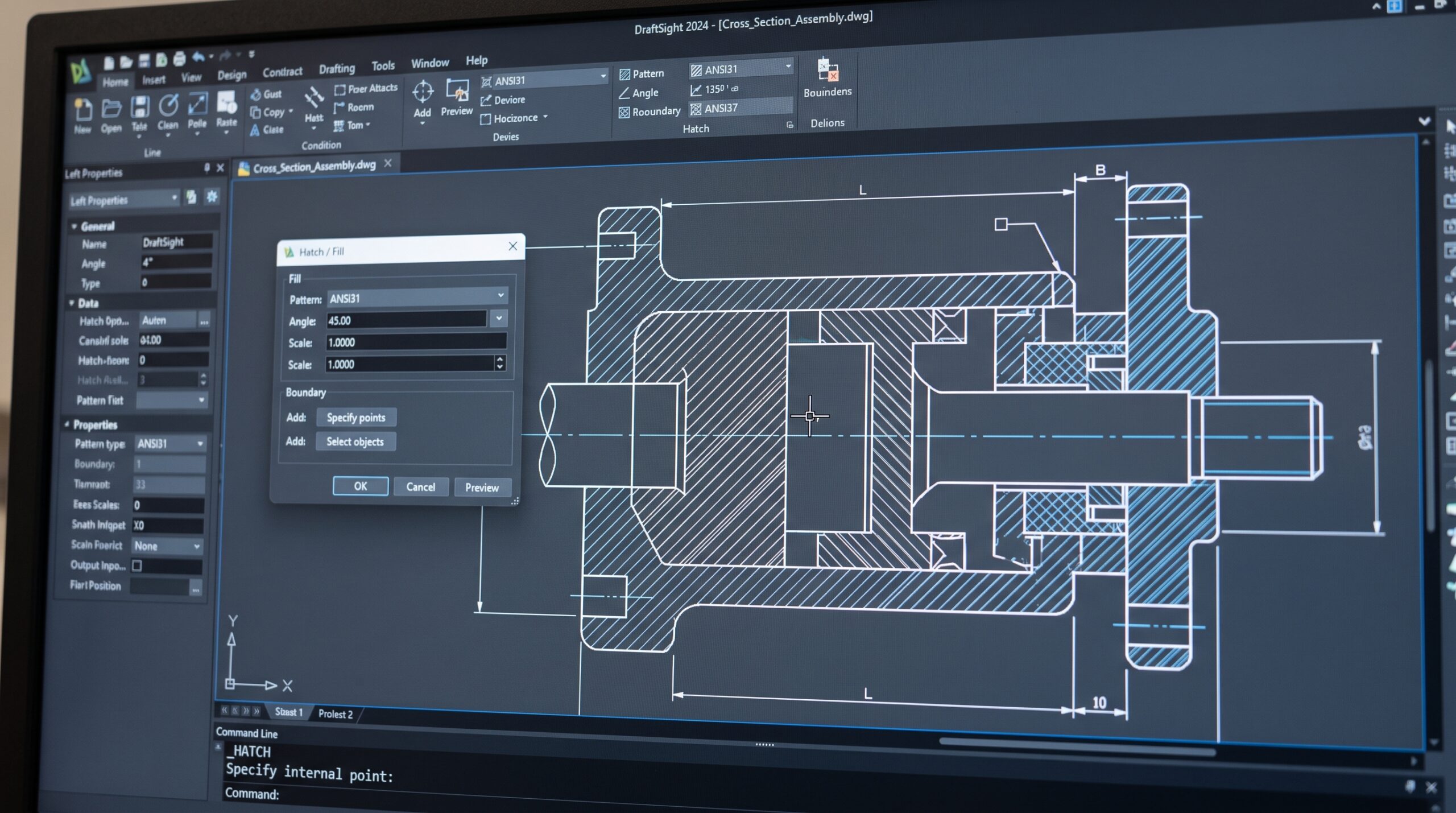

La création d’un motif de remplissage exige une zone parfaitement fermée. Si deux lignes de votre contour ne se touchent pas, le motif débordera sur l’ensemble de votre dessin. Le logiciel propose un outil de détection de contour intelligent. Vous cliquez simplement à l’intérieur d’une zone vide, et DraftSight analyse les entités environnantes pour délimiter la frontière automatiquement.

2. Gérez l’échelle de vos hachures DraftSight

Le problème le plus fréquent concerne l’échelle du motif. Si vous appliquez un motif de briques sur un très grand mur, les lignes seront si denses que le résultat apparaîtra comme une tache noire à l’impression. À l’inverse, une échelle trop grande rendra le motif invisible. L’éditeur de hachures DraftSight vous permet d’ajuster l’échelle et l’angle en temps réel. Vous visualisez le rendu final avant de valider votre commande.

3. Exploitez l’associativité pour vos modifications

Les projets de conception évoluent constamment. Si vous agrandissez une pièce mécanique, vous ne voulez pas recréer l’habillage de la vue en coupe. En activant l’option « Hachures associatives », le remplissage se lie dynamiquement à son contour. Vous étirez le contour, et le motif s’étend automatiquement pour remplir le nouvel espace. Cette flexibilité vous évite de nombreuses manipulations répétitives.

Configurer correctement vos motifs de remplissage garantit la clarté de vos documents techniques. Vos sous-traitants identifient les matériaux au premier coup d’œil, réduisant ainsi les erreurs d’interprétation en atelier.
